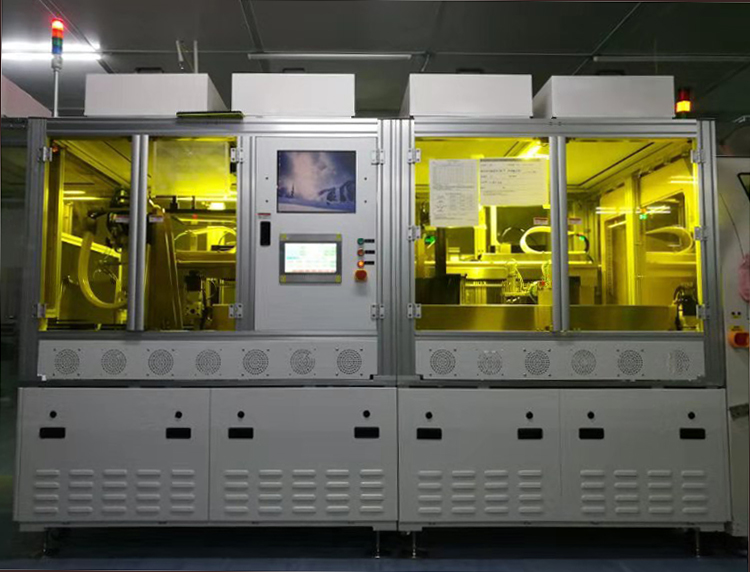

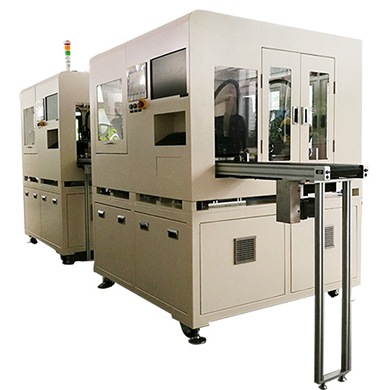

自动贴偏光片机

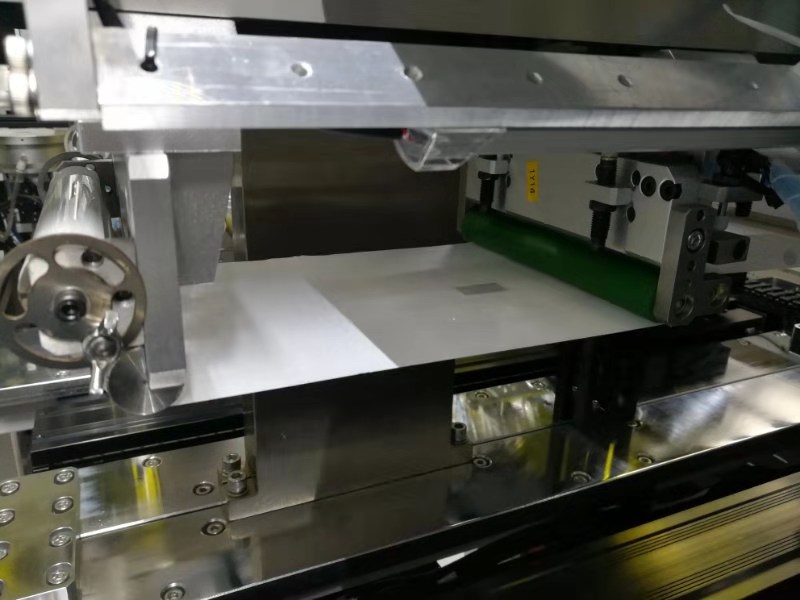

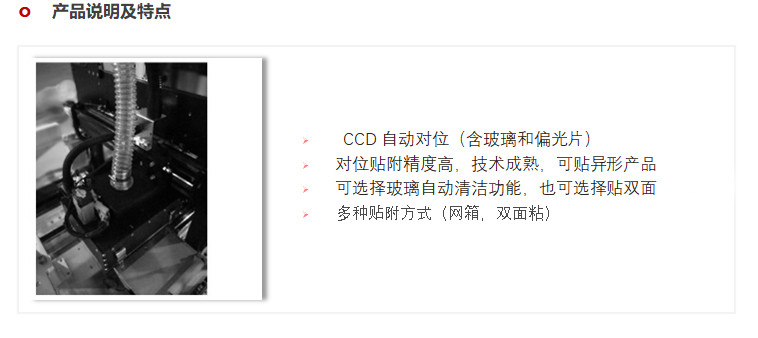

自动贴异形偏光机从皮带线上料、玻璃整列机构、搬运机械手、玻璃CCD定位、网板箱贴片机构、偏光片剥膜机构、偏光片CCD定位机构等组成;生产效率高,定位精度及重复精度高。

138 0254 5562

立即询价





项目 规格
玻璃尺寸 0.33.5 寸方形、圆形、圆弧边、异形产品
玻璃厚度 0.120.5mm(单片厚度)
条架尺寸 L×W300×305mm(条架单个竖放)

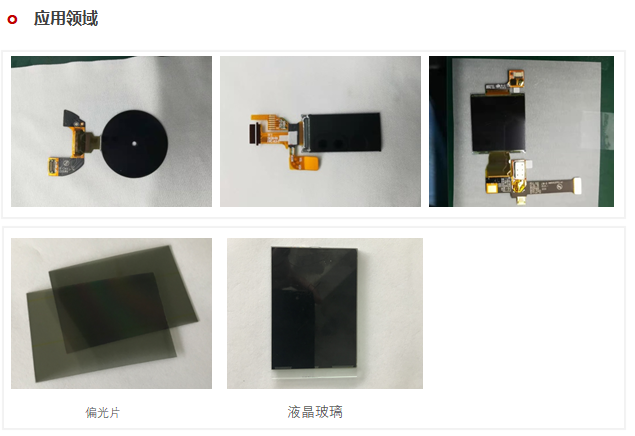

偏光片尺寸 与玻璃对应
其他 玻璃无绑定FPC
玻璃来料方式

1) 1~3.5 寸玻璃可条架或人工(皮带)上料

2) 小于 1 寸的玻璃从条架来料时,需满足两条架之间的空格≥6mm

3) 异形玻璃从条架来料时,ITO(绑定位)朝上,防止绑定位的边角卡到条架

4) 人工从皮带上玻璃时,ITO(绑定位)朝向前方(远离操作面) 、统一面向

偏光片要求 片装、人整堆叠到设备片槽位,偏光片翘曲≤10%长边
玻璃下料 下料到下游接驳平台
贴片精度 ≤±0.1mm

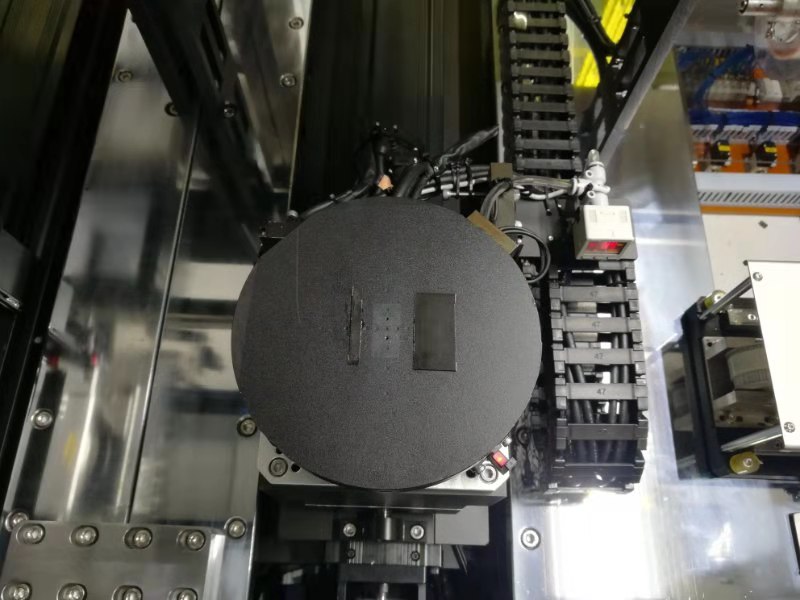

翻转、旋转 玻璃单面贴片、上下料各自带有翻转功能;上下料可 360°旋转(贴片平台旋转)
贴片注意

1、 机器适用于单边绑定的产品贴片

2 背面玻璃贴片时,偏光片不能覆盖到大片玻璃的绑定位区域
3
背面玻璃贴片时,大片玻璃的厚度需≥0.2mm
节拍 3S/Pcs
设备内洁净度 静态 100 级
贴片良率 99.95%
稼动率 ≥95%
设备故障率 <0.2%;单次故障维修时间:<2 小时
换型时间

有参数 20min;无参数 40min

设备规格

1、长宽高 2000×1600×2100  mm(长度不含人工上料皮带,高度包含 FFU)

2、工作台高度:1000±20 mm

3、产品边缘与设备操作面边缘最远距离:450mm
操作方向 面对操作面,从左向右
机身颜色 米白色钣金喷漆+透明 PVC 门板
气源

1、 压缩气:0.5~0.8MPa;耗气量:1m/³h

2 真空:-50KPa-70KPa;耗气量:0.3m/³h

3 压缩空气与真空总气源入口管径为φ 10mm
电源 三相五线制 380VAC  50Hz  11A   7KW
设备总重量 2400kg

*设备设计及规格可进行调整,以便提高设备性能。
