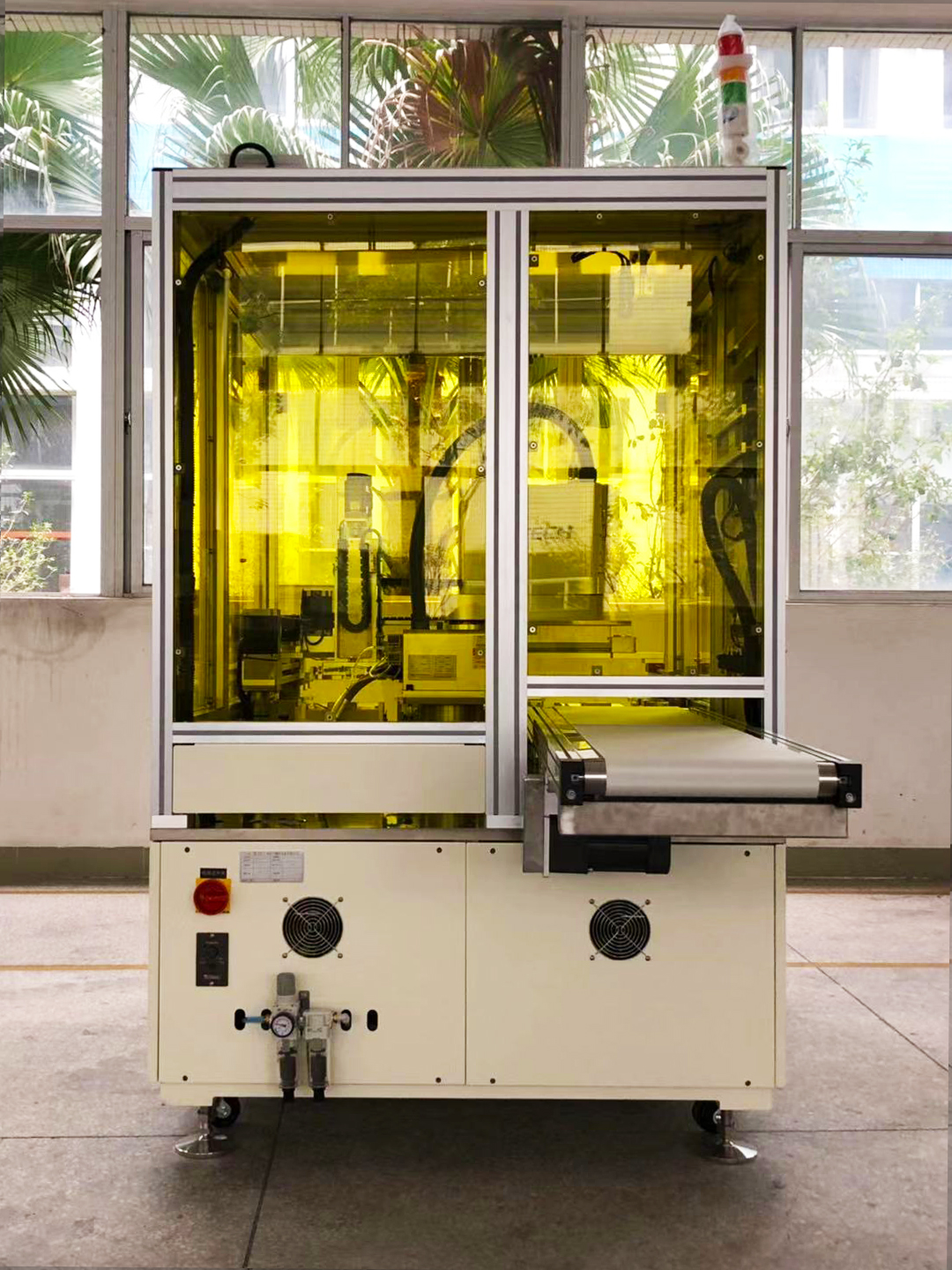

摆盘机

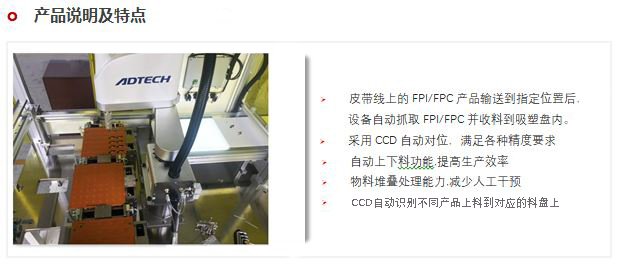

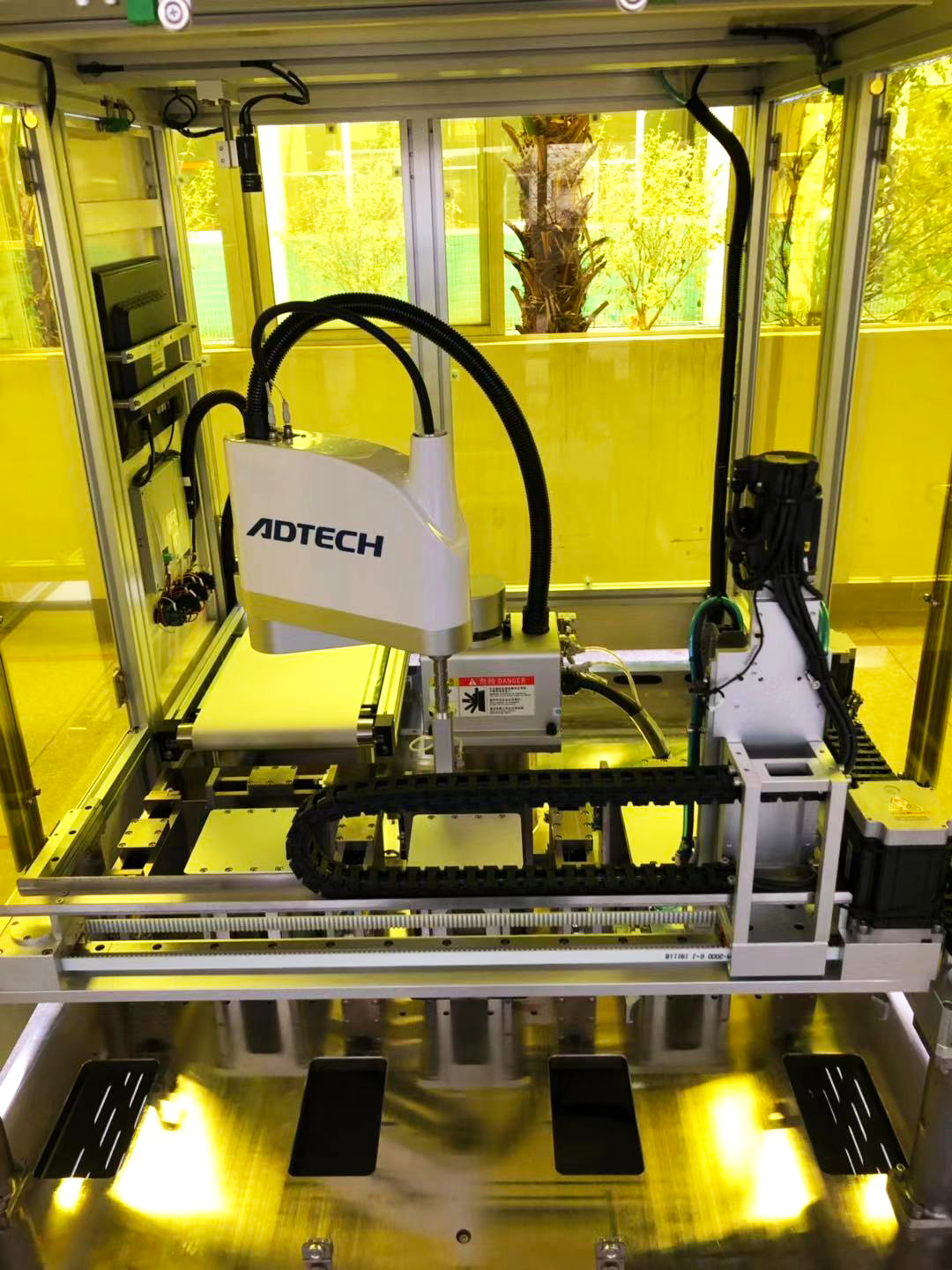

人工将FPC上料到皮带线，CCD识别后，FPC/FPV下料机械手将FPC下料到指定的收料盘内（NG料自动流入废料回收框），收料盘满后，满盘搬运机械手将收料盘搬出叠垛，数量满足后报警人工取走
138 0254 5562
立即询价
| 项目 | 规格 |
|---|---|

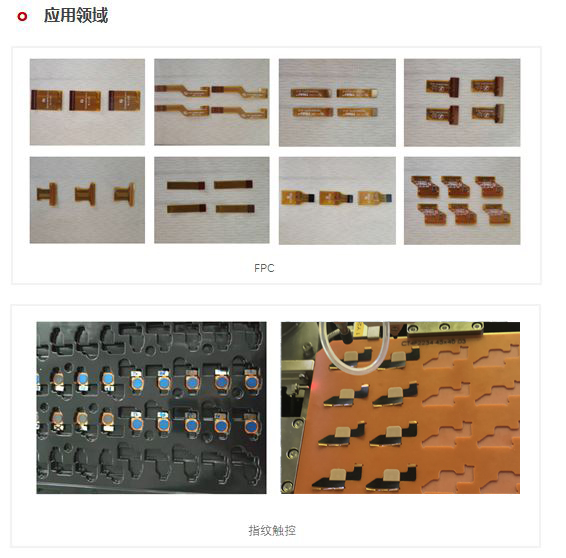

| FPC尺寸 | 适用于多种规格，最小可以做到2×2mm |
| FPC 外形 | 矩形、梯形、多边形（适用于异形产品，并且可以多种规格同时上料） |
| 电木板盘尺寸 | 250×250mm(盘边缘可抓取卡槽高度间隙≥8mm)（可按客户要求设计尺寸） |
| 定位方式 | FPC来料CCD定位（科升对位系统）；收料盘机械定位 |
| 节拍 | ≤3S/Pcs |
| 收料精度 | ±0.15mm（ FPC 来料变形除外），满五盘后报警提示人工取走料盘 |
| 设备良率 | 99.9% |
| 稼动率 | ≥95% |
| 换型时间 | 新型号≤20min，旧型号≤10min |
| 设备洁净度 | 动态1000级 |
| 上料位 | 三个上料位电木板盘一次可上料一跺15个，三个升降位对应三种FPC来料 |
| 设备尺寸 | （L×W×H）1500×1200 ×1900（mm）（不含FFU及皮带线） |
| 平台高度 | 850±50mm |
| 设备重量 | 约800kg |
| 外观要求 | 钣金米白色烤漆，视窗门板采用透明防静电PVC板 |
| 气源 | 正气压: 0.5～0.65 MPa 、耗气量：约15L/min 负气压: -50～-70 KPa、耗气量：约10L/min |
| 电源 | 5~7Kgf/㎠ (Main Air ø12) |
*设备设计及规格可进行调整，以便提高设备性能。
