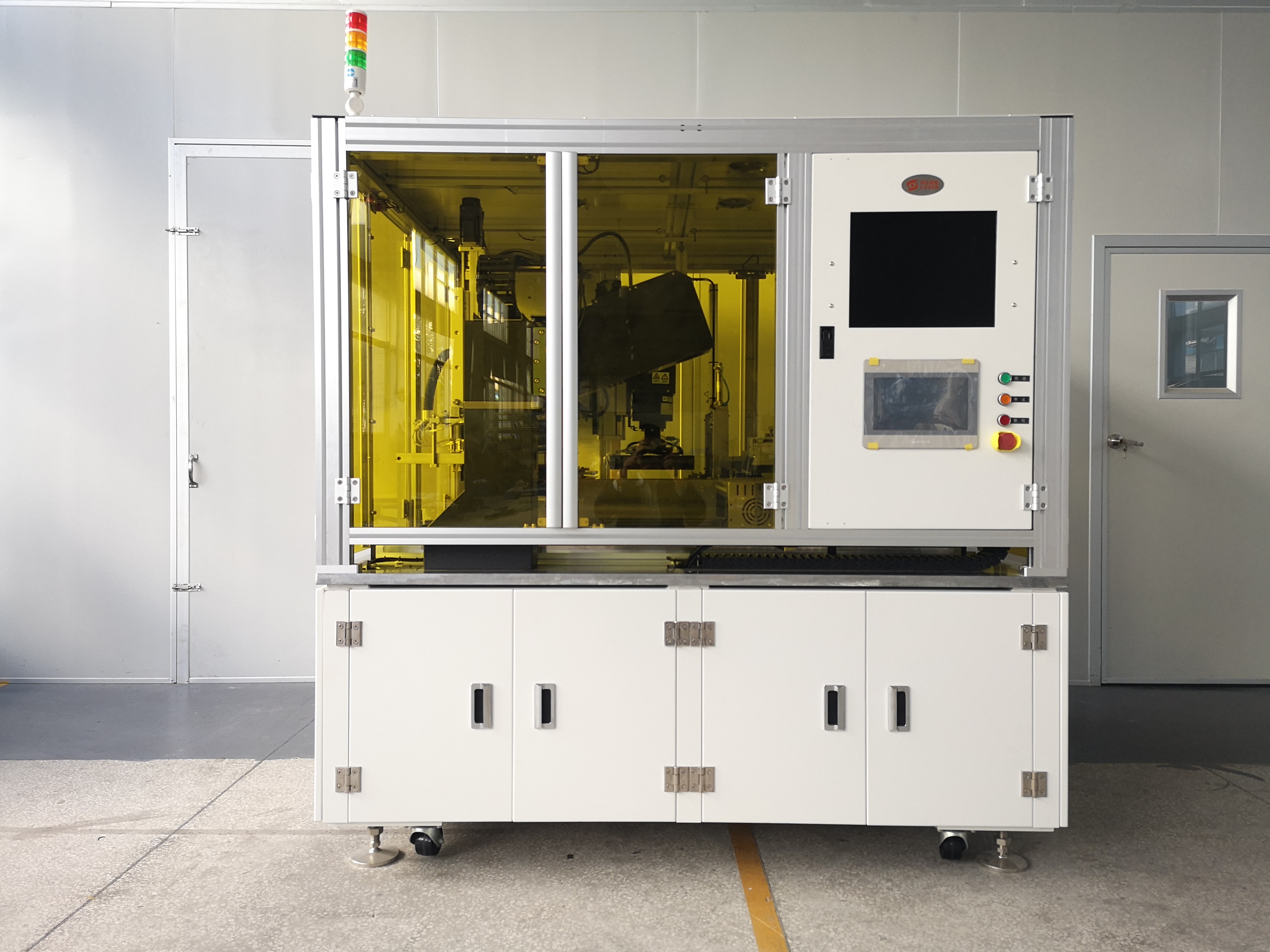

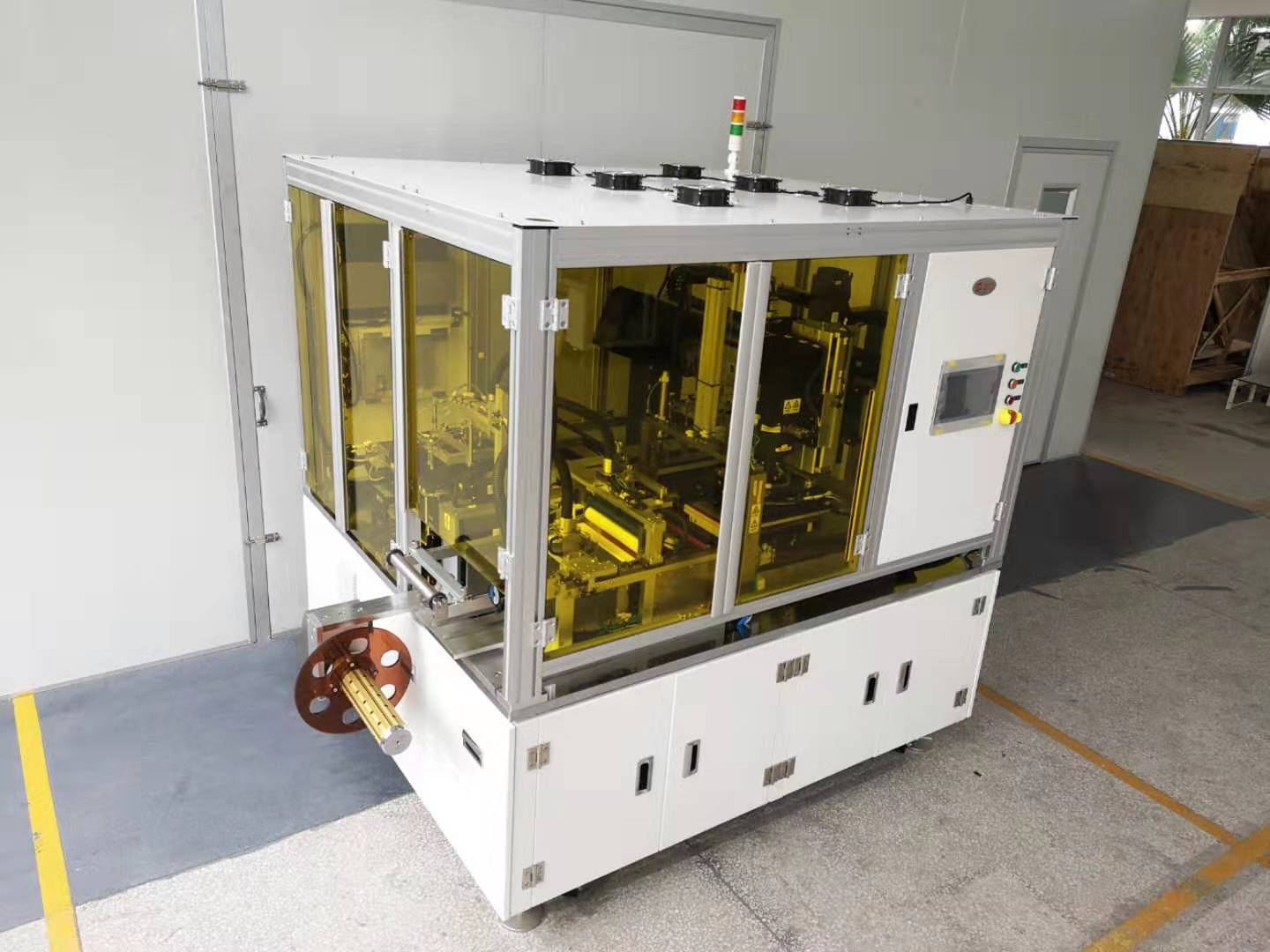

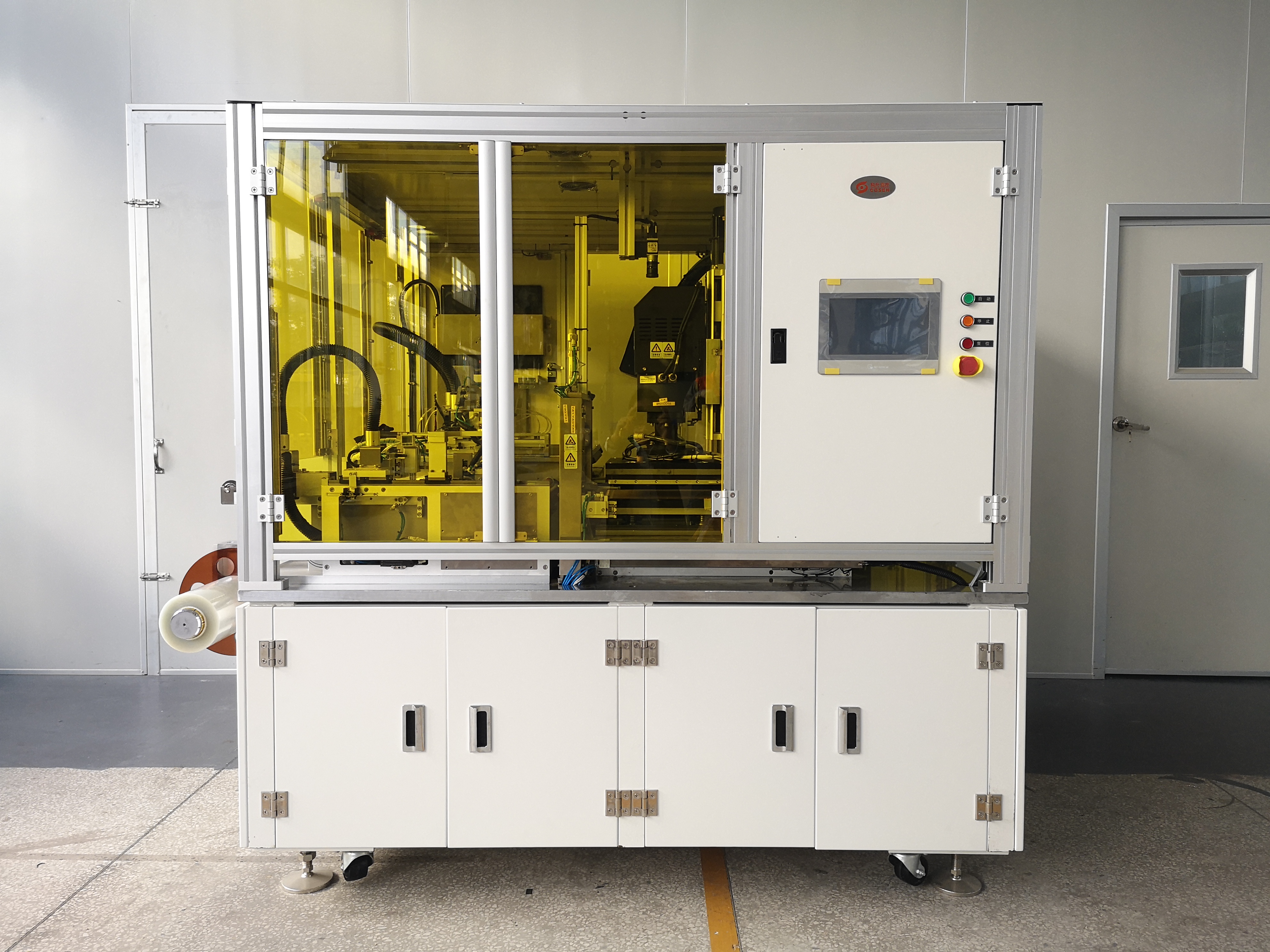

全自动贴覆盖膜机

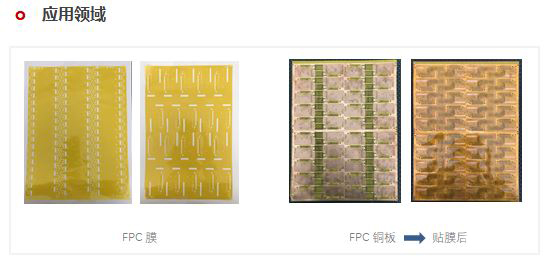

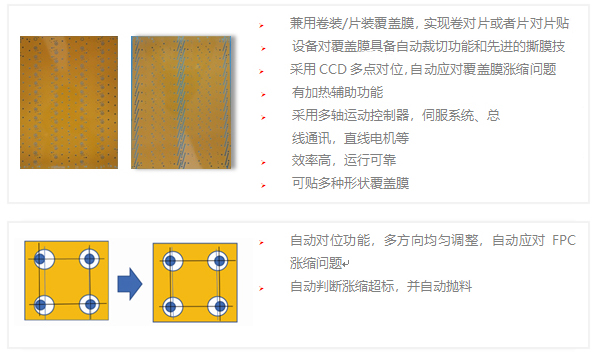

全自动贴覆盖膜机用于FPC柔性线路板与覆盖膜的贴合工序。设备充分考虑到覆盖膜的膨胀或收缩,采用CCD多点对位,自动应对覆盖膜涨缩问题。贴合效率高、贴合精度高、无褶皱,无破损,节约成本和时间。

138 0254 5562

立即询价



项目 规格
外形尺寸 L×W×H)约1800mm×1550mm×1900mm
设备重量 1700kg
单位重量 700ky/m²
工作平台高度 900±50mm
片状覆盖膜尺寸(L×W 100×250mm500×250mm
卷装覆盖膜尺寸 宽度250mm,卷直径≤300mm
贴附精度 ±0.05mm
生产节拍
5s8s/pcsl
来料方式 人工上下料
电源 三相380VAC 50Hz  功率:8KW  电流:12A
气源 正气压:0.550.7MPa,负气压:-50-70KPa
坦克链 使用耐弯曲线缆

*设备设计及规格可进行调整,以便提高设备性能。
